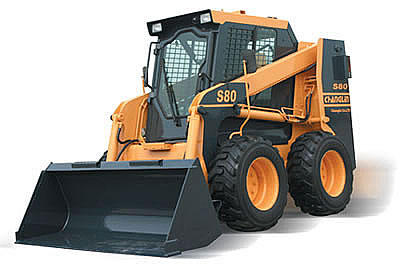

| Габаритные размеры |
|
| длина (с ковшом) |
3270 мм |
| ширина |
1760 мм |
| ширина ковша |
1850 мм |
| высота (с кабиной) |
1946 мм |
| колесная база |
1110 мм |
| колея |
1454 мм |
| мин. клиренс |
210 мм |
| Основные технические характеристики |
|
| нормативная нагрузка |
900 кг |
| рабочий вес |
3667 кг |
| грузоподъемность |
0,5 м3 |
| макс. усилие отрыва |
28 кН |
| статическая нагрузка |
20 кН |
| макс. высота разгрузки |
2425 мм |
| расстояние разгрузки |
553 мм |
| угол наклона |
400 |
| глубина выемки |
0 мм |
| Мин. радиус поворота |
|
| (1) по внешней кайме ковша |
2030 мм |
| (2) по переднему колесу |
1295 мм |
| (3) внешняя задняя рама |
1500 мм |
| угол качания рамы |
400 |
| угол колебания задней оси |
+- 120 |
| время подъема |
4,8 с |
| время спуска |
6,7 с |
| время разгрузки |
2,1 с |
| Ходовая скорость, км/ч, 1 передняя и 1 задняя передача |
|
| (1) передняя передача |
0-11 |
| (2) задняя передача |
0-11 |
| Дизельный двигатель |
|
| модель |
Cummins B4.5-C80.0 |
| тип |
с непосредственным впрыском, турбонаддувом и водным охлаждением |
| нормативная мощность |
59 кВ |
| ход цилиндра |
114/135 мм |
| полный выхлоп цилиндра |
8,3 л |
| модель стартерного мотора |
42МТ |
| мощность стартерного мотора |
8,2 кВ |
| напряжение стартерного мотора |
24В |
| ном. частота вращения |
2200 об/мин |
| макс. крутящий момент |
998 |
| привод |
электрический |
| мин. удельный расход топлива |
207 |
| удельный расход масла двигателя |
0,9-1,6 |
| вес |
617 кг |
| Силовая передачи |
|
| модель |
гидравлическое управление |
| тип |
насос привода+тяговый двигатель+редуктор |
| отношение крутящих моментов |
2,55 |
| тип охлаждения |
циклическое масло под давлением |
| Картер коробки передач |
|
| модель |
CHANGLIN Z50H.4 |
| тип |
переключение под нагрузкой, прямозубная шестерня постоянного зацепления |
| положение переключения передач |
3 передние и 3 задние передачи |
| Мост и шана |
|
| тип главного редуктора |
спирально-зубчатая передача, первого уровня |
| передаточное число главного редуктора |
4,625 |
| тип заднего редуктора |
одноступенчатый планетарный |
| передаточное число заднего редуктора |
4,9286 |
| передаточное число |
22,795 |
| макс.усилие вытягивания |
137 кН |
| размер шины |
23,5-25-16PR |
| Гидравлическая система |
|
| модель масляного насоса |
CBGj 3100 (для Сб121), CBGj 3100/2024 (для Cummins) |
| система давления |
200 |
| модель распределительного клапана |
HUSCO |
| управляющий клапан |
HUSCO |
| (D*L) размеры подъемного цилиндра |
Ф160*90*740, мм |
| (D*L) размеры качающего цилиндра |
Ф180*90*500, мм |
| Рулевое управление |
|
| тип |
средняя шарнирно-сочлененная рама Со-оси потока регулирования |
| модель насоса рулевого управления |
CBGj 2063/ Gb 1016 |
| модель редиректора |
Danfoss OSPB1000LS |
| система давления |
14МПа |
| размеры рулевого цилиндра |
Ф90*45*435, мм |
| Тормозная система |
|
| тип тормоза |
активный пневмогидравлический 4-х колесный тормоз с дисковым тормозом |
| воздушное давление |
7-8 |
| тип аварийного тормоза |
воздушный тормоз выключения ручным управлением |
| тип стояночного тормоза |
внутренне бомбажное копыто автоматического повышения давления, внутреннее бомбажное копыто |
| Объем топливных резервуаров |
|
| топливо (дизель) |
250 л |
| смазочное масло двигателя |
20 л |
| масло для гидротрансформатора и КПП |
42 л |
| масло для гидравлической системы |
180 л |
| масло для ведущего моста (F/R) |
36 л |
|
|
